高铝锌基合金，介于锌合金和铝青铜之间的一档选择。
ZA303 是沈阳地区研制的一类高铝锌基铸造合金，铝含量在 25%–28% 量级，靠铜和镁强化，铸态就能拿到 300 MPa 以上的抗拉强度，硬度 HB 90–120。它的定位很清楚：比巴氏合金能扛，比锡青铜便宜。
和巴氏合金比，它的抗压强度和硬度高得多，适合重载、低速、边界润滑的场合；和锡青铜比，减摩性略逊但成本低一大截，做大型轴瓦、衬板、滑板时差价很可观。
缺点也要说清：连续工作温度超过 150℃ 后蠕变明显，尺寸稳定性靠时效处理保证，耐蚀性一般，潮湿或酸碱环境要做防护。
公开资料常见范围，实际以客户图纸或企标为准。
| Al 铝 | 25.0 – 28.0 % |
|---|---|
| Cu 铜 | 2.0 – 3.0 % |
| Mg 镁 | 0.010 – 0.030 % |
| Zn 锌 | 余量 |
| Fe 铁 | ≤ 0.10 % |
| Si 硅 | ≤ 0.05 % |
| Pb / Sn / Cd | 微量，按客户要求控制 |
| 成分口径 | 可按客户成分区间做窄范围控制，不照搬标准宽范围 |
数值为公开资料与铸件实测的常见区间。
| 抗拉强度 Rm | 300 – 450 MPa（铸态取低端，改性或热处理后可更高） |
|---|---|
| 延伸率 A | 6 – 18 % |
| 硬度 | HB 90 – 120 |
| 密度 | 约 4.85 g/cm³ |
| 连续工作温度 | 约 150 ℃ 以内 |
| 导热性 | 优于锡青铜，利于轴承散热 |
| 铸造方式 | 砂型、金属型、离心铸造；也可直接供锭 |
锭为主，也可连铸件一起做。
· 锭型与单重按客户炉型定制，常见方形、梯形锭
· 试样可小批量，先验证成分与铸造工艺再上量
· 同一炉料可直接浇成轴瓦、衬套、滑板毛坯，减少二次熔炼损耗
· 非标成分按客户提供的范围配料，性能目标反过来定成分也可以
· 水泥磨、回转窑托轮轴瓦
· 矿山破碎机、球磨机衬套与衬板
· 轧机轴承、压下装置滑板
· 水轮机、泵类轴套
· 减速机蜗轮、齿轮毛坯

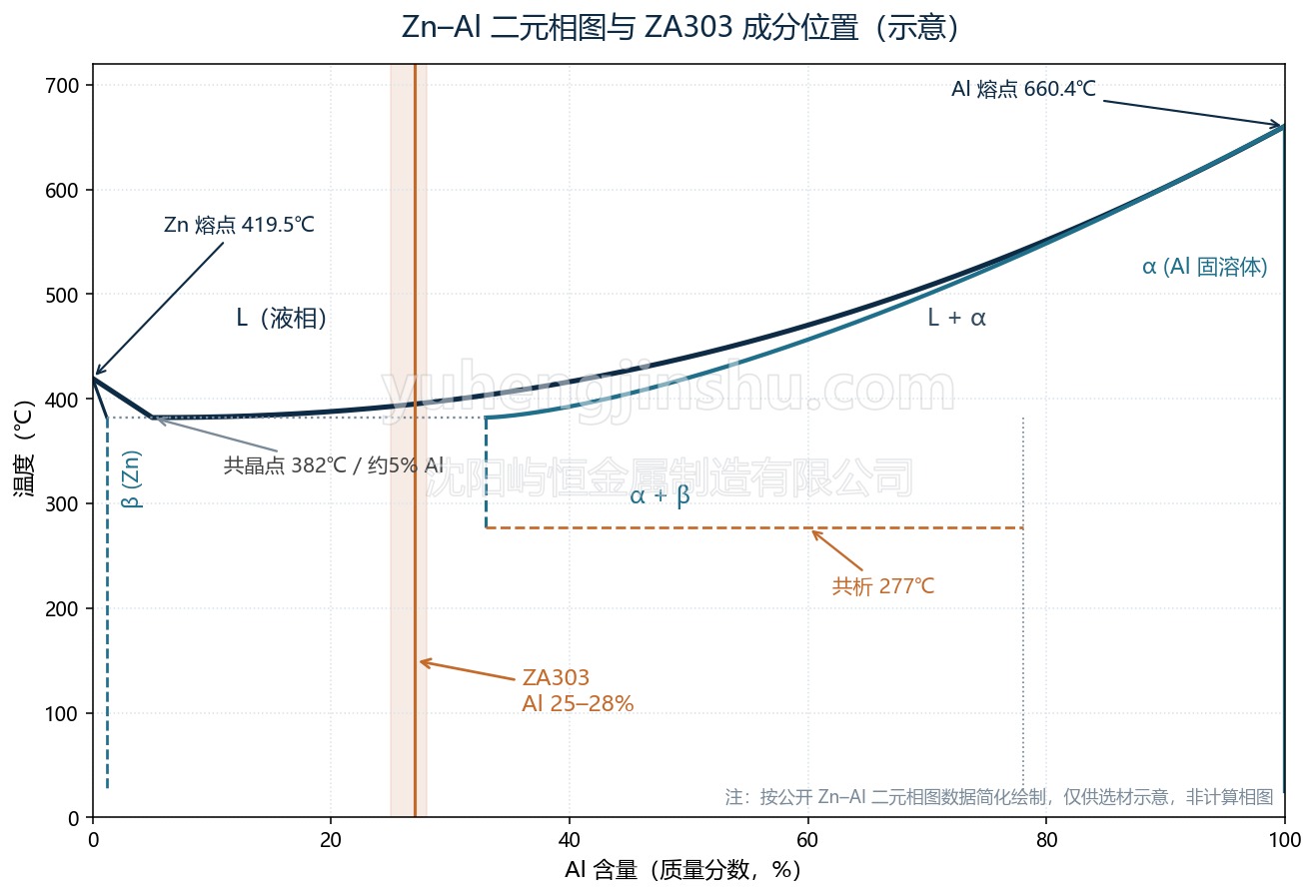

为什么它铸态就是 α 枝晶加共晶组织。
这几条先对一遍，不合适就别硬上。
温度：长期超过 150℃ 时蠕变会吃掉配合间隙，高温工况优先考虑铝青铜或锡青铜。
尺寸稳定性：高铝锌合金铸后需要时效处理释放应力，精密件不做时效会缓慢变形。
耐蚀：潮湿、酸性、碱性环境要做表面防护，不能按不锈钢的耐蚀预期选它。
铸造收缩：收缩率比铸铁大，模具和加工余量要留够。

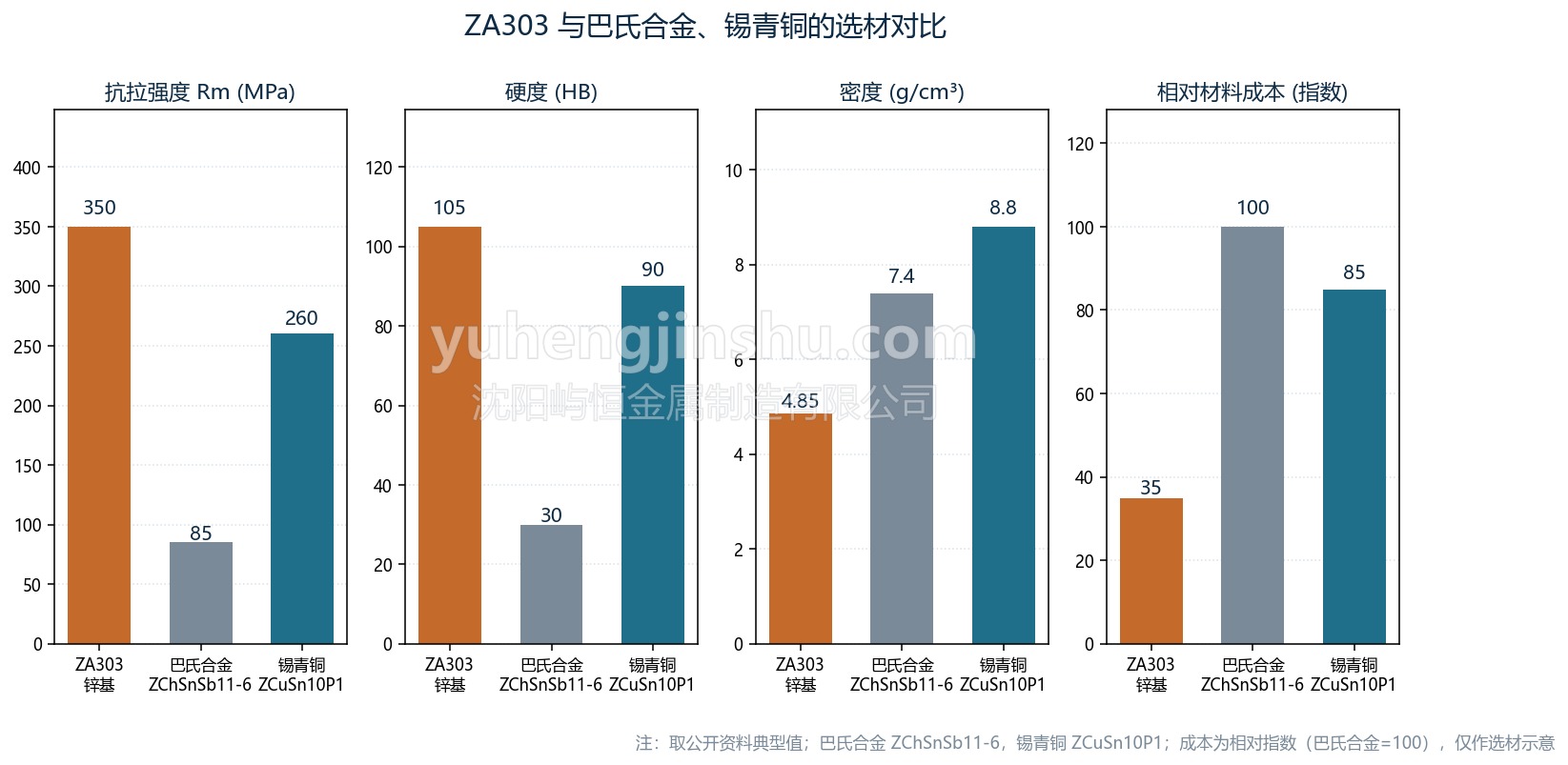

三个维度分开看，不要只看强度。
ZA303 属于高铝锌基铸造合金，铝含量与 ZA-27 接近（25%–28% 量级）；ZA-12、ZA-8 铝含量更低、流动性更好，但强度低一档。选哪个主要看载荷大小和铸造方式。
可以。给到成分范围或性能目标，我们出配料单，按约定取样，成分可以做窄区间控制，不必照搬标准牌号的宽范围。
试样可以小批量；批量按锭型和炉次协商，具体在订单里确认。
都可以。既供铸锭，也做轴瓦、衬套、滑板的铸造与机加工，锭和件可以是同一炉料。
把图纸、旧件尺寸或使用部位发给我们，1 个工作日内回复。
