材料定位
国内强度最高的铸造铝合金之一，代价是铸造工艺难。
ZL205A 是 Al-Cu-Mn-Cd-B-Ti 系铸造铝合金，靠 Cu 的固溶强化加 Cd、B、Ti、Zr 的细化与弥散相，把抗拉强度推到 500 MPa 级——这个数值已经接近不少变形铝合金。
它解决的是「一次铸造成形、又要承力」的问题：结构件形状复杂、机加工量大的场合，用铸造替代锻件能省掉大量切削。
代价是工艺窗口窄：热裂倾向大、缩松敏感、淬火变形明显。所以这个牌号的采购，本质上是买工艺能力，不只是买成分。
国内强度最高的铸造铝合金之一，代价是铸造工艺难。
ZL205A 是 Al-Cu-Mn-Cd-B-Ti 系铸造铝合金，靠 Cu 的固溶强化加 Cd、B、Ti、Zr 的细化与弥散相，把抗拉强度推到 500 MPa 级——这个数值已经接近不少变形铝合金。
它解决的是「一次铸造成形、又要承力」的问题：结构件形状复杂、机加工量大的场合，用铸造替代锻件能省掉大量切削。
代价是工艺窗口窄：热裂倾向大、缩松敏感、淬火变形明显。所以这个牌号的采购，本质上是买工艺能力，不只是买成分。
按 GB/T 1173 ZL205A，可按客户企标调整。
| Cu 铜 | 4.6 – 5.3 % |
|---|---|
| Mn 锰 | 0.3 – 0.5 % |
| Ti 钛 | 0.15 – 0.35 % |
| Cd 镉 | 0.15 – 0.25 % |
| B 硼 | 0.005 – 0.060 % |
| Zr / V | 微量，按牌号规定控制 |
| Al 铝 | 余量 |
| 杂质 Fe / Si | 按标准上限控制，收紧可提高塑性 |
公开文献中实际铸件的实测值，仅供选材参考。
| 铸态 Rm / Rp0.2 / A | 约 436 MPa / 390 MPa / 3.3 % |
|---|---|
| T5 热处理 | 约 510 MPa / 424 MPa / 8.1 %，硬度 HB 约 131 |
| T6 热处理 | 约 470 MPa / 417 MPa / 4.1 %（薄壁件数据） |
| 密度 | 约 2.82 g/cm³ |
| 弹性模量 | 69 – 79 GPa |
| 泊松比 | 0.33 |
| 适用工艺 | 砂型、金属型、低压铸造；可热等静压致密化 |
锭与铸件都可以，按客户炉型定锭重。
· 铸锭按客户熔炼炉型定尺寸与单重
· 试样小批量先行，验证成分、流动性、热处理窗口
· 可按图做铸件，配套浇注系统与热处理制度建议
· 非标成分按客户范围配料，性能目标反推成分也可以

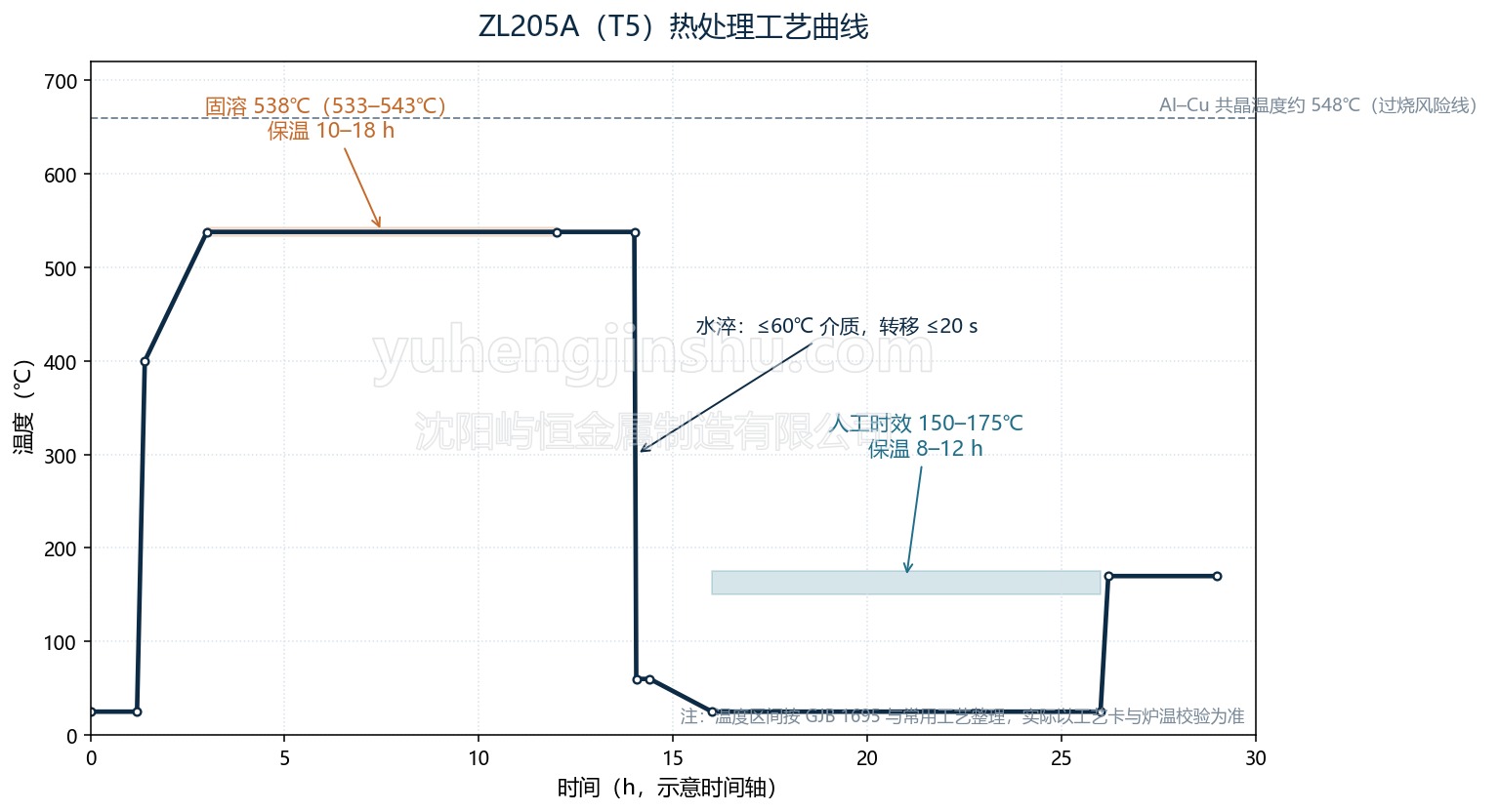

T5 是固溶加人工时效，窗口窄，温度和时间都要卡住。
买这个牌号，实际买的是这几条能力。
顺序凝固：浇注系统要按顺序凝固设计，冒口补缩不到位就是缩松。
热裂：壁厚突变、圆角过小都会裂，结构和模具要一起看。
致密化：承力件建议热等静压，把气孔和缩松压合，强度离散会明显收窄。
热处理：T5/T6 的固溶温度和时间窗口窄，淬火转移时间影响变形与性能。
· 承力结构件、支架、摇臂类铸件
· 壳体、箱体类复杂薄壁件
· 需要以铸代锻、减少机加工量的零件
· 对重量敏感又要高强度的场合
T5 热处理后公开实测约 510 MPa 抗拉、424 MPa 屈服、延伸率 8% 左右；铸态约 436 MPa、390 MPa、3.3%。具体数值随铸件壁厚、致密度和热处理状态变化，不能只看牌号。
这个牌号热裂和缩松倾向大，没做致密的铸件强度离散很大。牌号决定上限，工艺决定你能拿到多少。
以铸锭为主，锭重按客户炉型定；也可以按图做铸件，两者可以用同一炉料。
成分按 GB/T 1173 的 ZL205A，热处理制度参照 GJB 1695 的 T5/T6；客户有企标时以企标为准。
把图纸、旧件尺寸或使用部位发给我们，1 个工作日内回复。
