铜价高位震荡下，以ZA303为代表的锌合金替代方案成为降本优选：性能对标铝青铜，材料成本直降40%-50%，适配低速重载耐磨工况。
背景：铜价高位的成本压力
当前铜价持续高位震荡，下游制造业正遭遇铜合金采购成本飙升、加工难度大的双重困境，降本增效迫在眉睫。在此背景下，锌合金替代铜合金已成为企业破局的优选方案。凭借性能对标升级与显著成本优势，该方案已广泛应用于机械制造、服饰辅料、家电3C等多个领域。
一、核心替代材料：ZA303高铝锌基合金
基础性能对标：强度、硬度媲美铝青铜，完全满足重载工况的结构承载需求。
耐磨性能升级：摩擦系数更低、自润滑性更优，同等工况下使用寿命可达铜合金的1-3倍，同时能减少配对摩擦件的损耗，是轴瓦、轴套等耐磨件的理想选材。
特殊工况适配：热导率为部分铜合金的2倍以上，散热快、磨面温升低，搭配优异的阻尼特性，减震抗噪效果显著，适配高载荷、高频摩擦的机械工况。
轻量化优势显著：密度仅为铜的三分之二，同规格产品重量减轻1/3，既降低了安装与维护难度，也减少了设备整体能耗。
二、降本核心：多重优势叠加
原材料成本直降：我国锌资源储量占世界31%，供应充足且价格亲民，仅材料成本即可直接降低40%-50%。
生产能耗大幅节省：锌合金熔点仅385℃左右，相较于铜合金，熔炼能耗节省60%。
加工损耗显著降低：压铸成型时流动性好、不粘模，材料利用率超95%，大幅减少废料损耗。多重优势叠加，让大批量生产时单位成本进一步摊薄，显著提升企业利润空间。
三、低速重载耐磨场景的可替代方案
适用工况为低速重载耐磨场景，具体参数为线速度≤27.44m/min、接触压力≥6.89MPa，典型失效形式为磨粒磨损、粘着磨损、振动疲劳；替代对象为铜合金（如锡青铜、铝青铜等）；典型应用部件包括轴承、轴瓦、蜗轮、滑块、机床导板、水泥回转窑托轮衬瓦等。
四、核心性能优势对比
耐磨性方面，锌基合金（ZA27、ZA303等）摩擦系数0.08-0.12、磨损量低，铜合金摩擦系数0.15-0.20、磨损量为基准100%；锌基合金摩擦系数低30%-50%，磨损量仅为铜合金的25%-40%，使用寿命为铜合金的2.5-4倍。
抗咬合性方面，锌基合金在润滑失效时不粘连，失效形式为磨粒磨损；铜合金在润滑失效时易高温粘连，失效形式为粘着磨损甚至咬死。因此锌基合金无抱轴、卡滞风险，可靠性更高。
减震性方面，锌基合金减震系数0.03-0.05，铜合金为0.01-0.02，锌基合金减震性能优于铜合金2-4倍，适合抑振场景。
综合成本方面，锌基合金材料成本1.2-1.8万元/吨、易切削，铜合金材料成本5-8万元/吨、加工难度中等；锌基合金材料成本低60%-75%、加工成本低20%-30%，整体成本降低20%-30%。
五、典型应用与工况边界

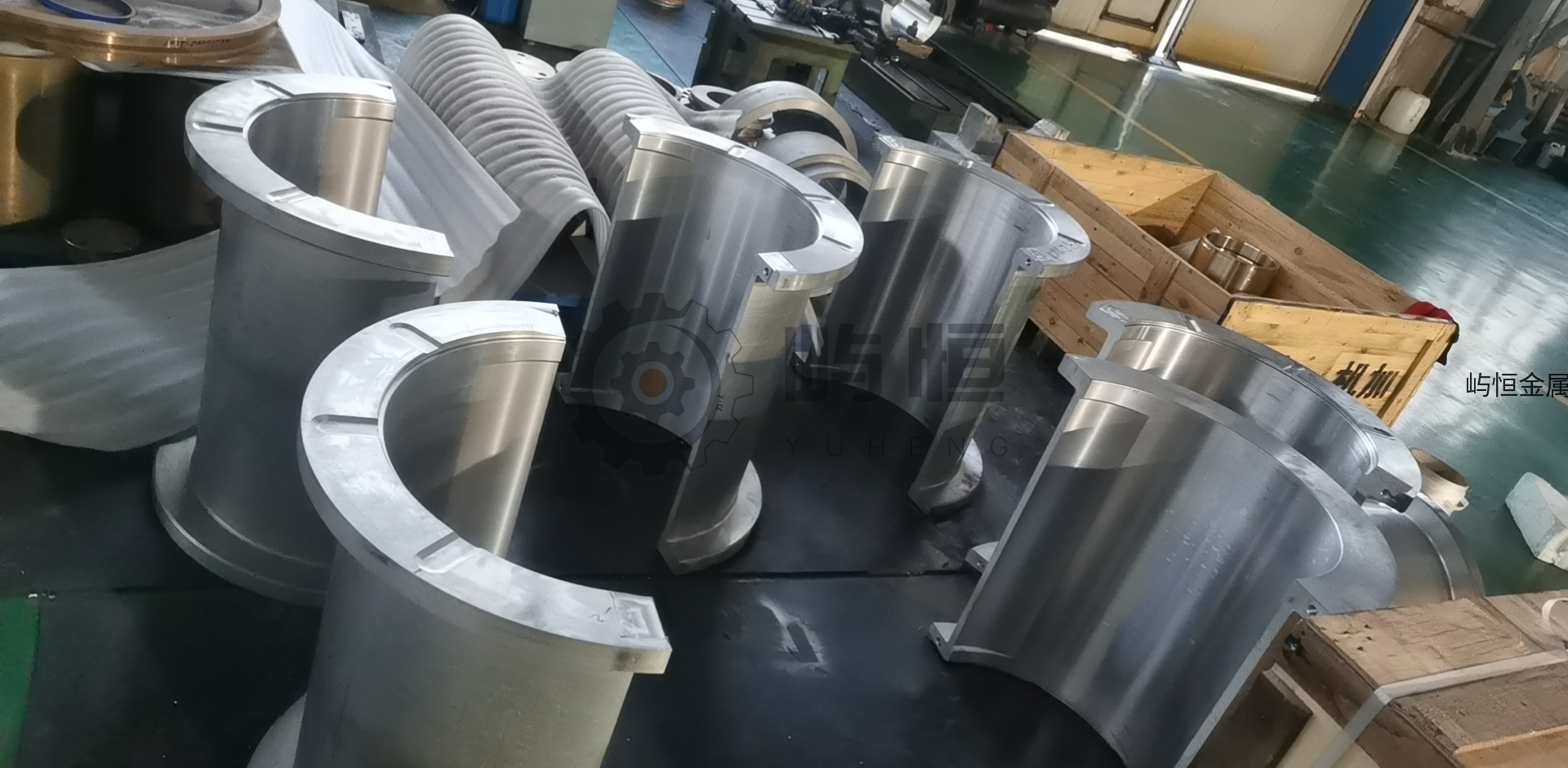

典型应用：ZA303合金替代铜瓦用于水泥回转窑托轮衬瓦。原有铜瓦易出现翻瓦、抱轴故障，维护频率高、综合成本高；替代后彻底解决了翻瓦、抱轴问题，使用寿命提升，综合成本明显降低。
工况匹配边界：锌基合金适用边界为线速度严格≤27.44m/min、接触压力≥6.89MPa，工作温度建议≤150℃（高温环境需配套专用润滑措施）。不适用场景包括：线速度＞27.44m/min的高速工况、接触压力＜6.89MPa的轻载工况、长期高温（＞200℃）无润滑工况。
