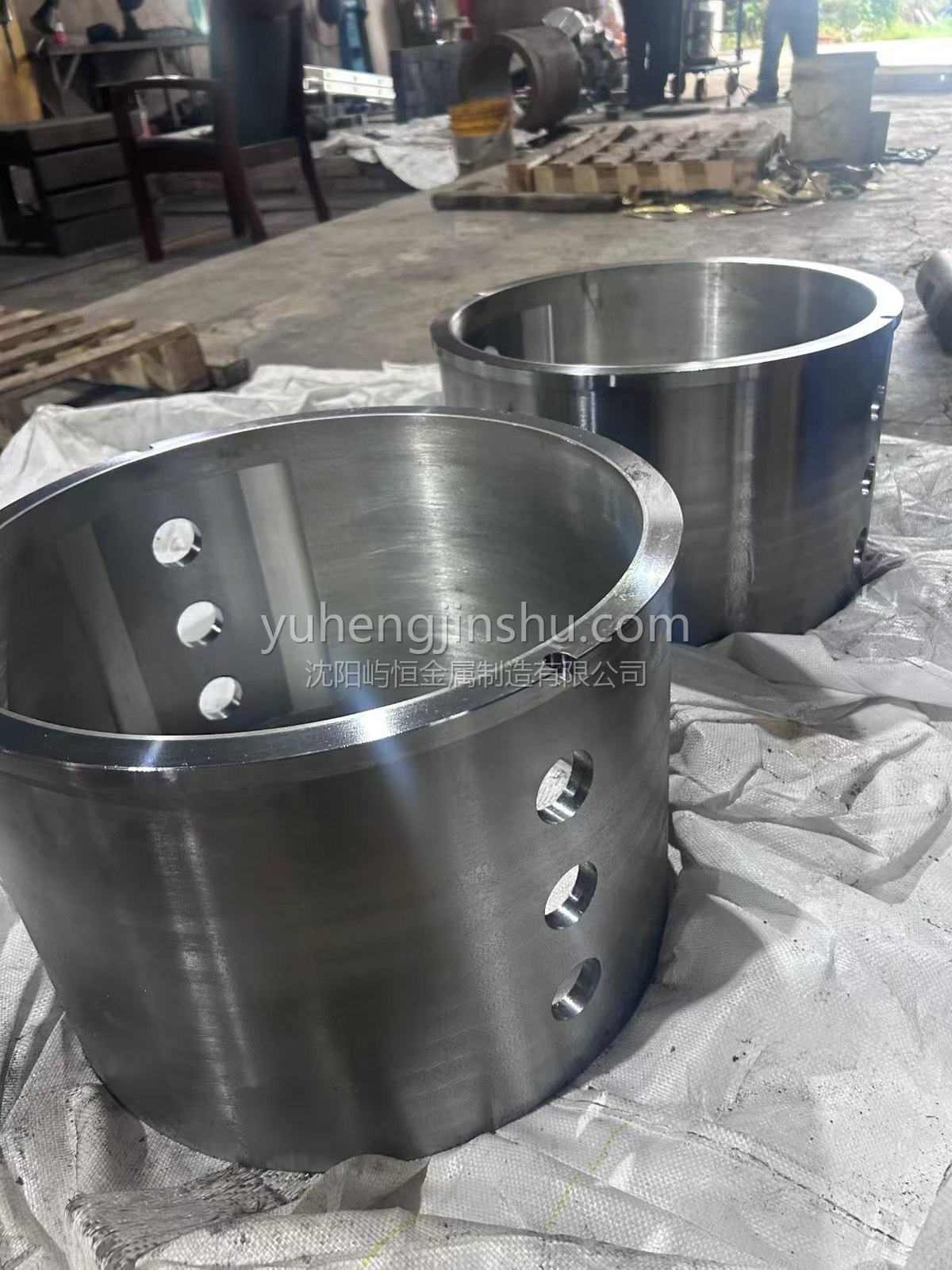

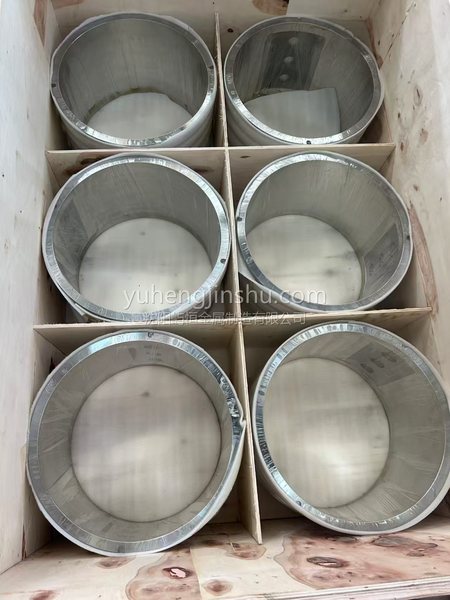

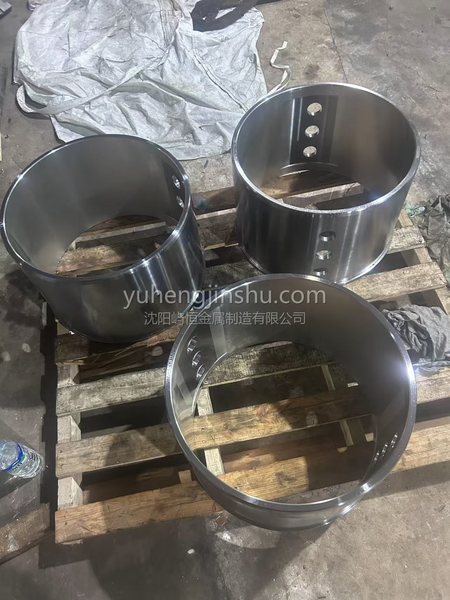

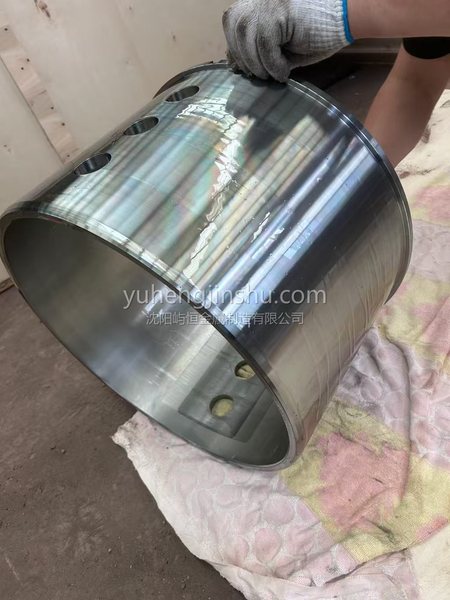

巴氏合金轴瓦（ZChSnSb11-6 锡基合金）

巴氏合金轴瓦又称白合金轴瓦、乌金瓦，是以锡基或铅基为基体、加入锑和铜等元素制成的软质轴承合金制品。它最大的价值在于以柔克刚：软基体让瓦面能顺应轴颈、把杂质嵌藏进去，硬质点承担载荷并抵抗磨损，从而在油膜建立的瞬间保护轴颈不被划伤。

ZChSnSb11-6 是什么材质

ZChSnSb11-6 是国标里的锡基轴承合金牌号（等同 ZSnSb11Cu6），俗称「11-6 乌金」：以锡为基体，含锑约 11%、铜约 6%。铜先析出形成针状 Cu6Sn5 化合物骨架，抑制比重较轻的 SnSb 硬质点上浮，使铸件成分均匀；凝固后得到「软基体 + 均匀分布硬质点」的经典巴氏合金组织。

这套组织决定了它的三大特性：顺应性（贴合轴颈形状、弥补对中偏差）、嵌藏性（把油中硬颗粒嵌进瓦面，不划伤轴颈）、抗咬合性（油膜瞬时中断时不易与轴粘连）。

巴氏合金是什么

巴氏合金（Babbitt / 白合金 / 乌金）是一类低熔点轴承合金，按基体分为锡基与铅基两大系列。其经典组织是软基体加硬质点：软基体（锡基或铅基固溶体）硬度低、塑性好；硬质点主要是 SnSb 立方晶体与针状 Cu6Sn5 化合物。这种组织决定了它的三大特性——顺应性（能贴合轴颈形状）、嵌藏性（把硬颗粒嵌进瓦面，不划伤轴）、抗咬合性（油膜瞬断时不易与轴粘连）。

锡基还是铅基

• 锡基：减摩性、抗咬合性与耐蚀性最好，是汽轮机、发电机、大型水泵等高速机组的首选；锡含量高，成本较高。
• 铅基：成本低、耐温略高，但承载与耐蚀性稍逊，对含水的油品更敏感。

实际选型要结合转速、载荷、温度与润滑条件——高速轻载与中速中载各自对应不同牌号，不能只看价格。

为什么衬层要做薄

巴氏合金疲劳强度低，因此几乎不做成整体轴承，而是作为薄层浇铸（或离心浇铸）在钢、铸铁瓦背上，形成双金属结构，合金层通常只有几毫米。衬层越薄，能承受的载荷越高、热量导出越快；过厚反而容易早期疲劳剥落。

制造工艺

• 瓦背处理：去油、去锈至金属光泽后挂锡，确保合金层与瓦背形成冶金结合。
• 浇铸：不规则瓦用重力浇铸，圆柱瓦常采用离心浇铸——晶粒更细、结合更好、气孔更少。
• 冷却控制：直接影响硬质点的分布与疏松程度，是工艺的关键环节。
• 结合检查：超声或敲击检查脱壳，脱壳的瓦在运行中必然失效。
• 机加工与刮研：内孔、端面、油槽、油孔按图加工，配合间隙与接触斑点按工艺要求控制。

常见失效形式

• 擦伤：温度过高或断油导致瓦面涂抹发亮——先查油路、油温与间隙，而不是换瓦了事。
• 疲劳剥落：交变载荷下的裂纹与剥落，多与偏载或衬层过厚有关。
• 脱壳：合金层从瓦背剥离，源于挂锡不良、污染或反复热冲击——须重新浇铸。
• 嵌入饱和与划伤：油中杂质过多，滤清是根本对策。
• 腐蚀：水分或酸性油侵蚀，铅基瓦尤其明显。

典型应用

• 汽轮机、发电机、大型给水泵的滑动轴承
• 压缩机、鼓风机、电机轴承
• 船舶推进轴系、齿轮箱
• 冶金机械与重型设备的滑动轴承
• 旧机组检修换瓦、按样复制

定制与换瓦

多数订单是换瓦而不是新机配套。请提供旧瓦实物、图纸，或含主要尺寸的照片；关键数据是瓦座孔径、轴颈直径、允许的合金层厚度、油路位置与防转结构（键、销、瓦口）。我们按原件复制或按现场实测尺寸制作，交付前记录间隙与接触情况。

典型应用

• 汽轮机 / 发电机 / 大型水泵
• 压缩机 / 鼓风机 / 电机
• 船舶推进轴系与齿轮箱
• 冶金机械滑动轴承
• 旧机组检修换瓦

常见问题

巴氏合金能单独做成一个整体轴瓦吗？

很少这样用。巴氏合金强度低，通常作为薄层浇铸在钢或铸铁瓦背上形成双金属结构，衬层越薄承载越高、散热越好。

锡基和铅基怎么选？

高速、高可靠场合优先锡基；一般工业场合、成本敏感时可考虑铅基，但要留意含水的润滑环境。

可以按旧瓦复制吗？

可以。提供旧瓦或图纸即可，我们按原装配尺寸浇铸并加工到配合要求。

为什么选 11-6 这个牌号

锡基巴氏合金里，ZChSnSb11-6 的硬质点比例较高，硬度与承载能力比低锑牌号更足，同时保留锡基合金优良的减摩性与耐蚀性，是汽轮机、压缩机、电机、船舶轴系等中高速、中重载场合最常用的牌号之一。若工况偏高速轻载、或对嵌藏性要求更高，可选用锑含量更低的牌号；铅基牌号则适合成本敏感、载荷适中的场合。
