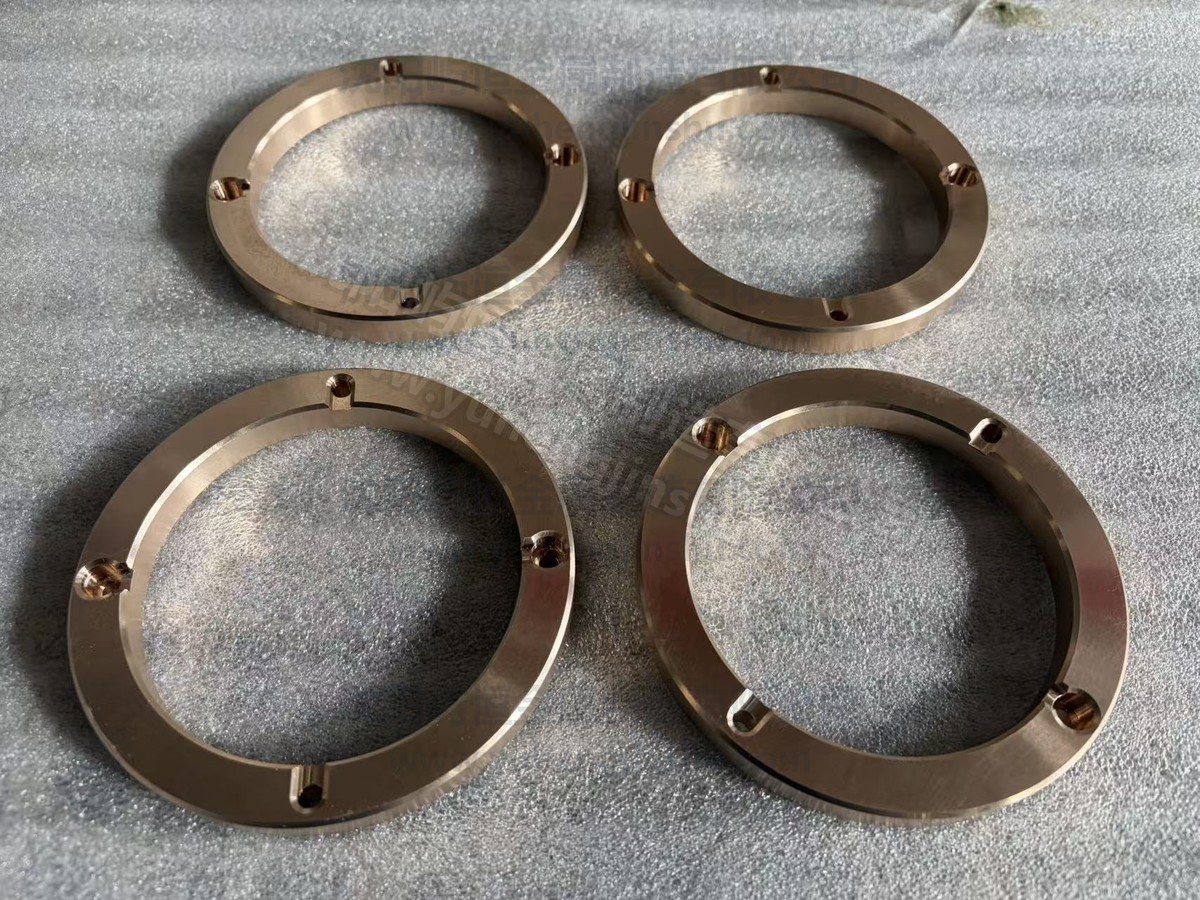

推力垫圈（ZCuPb10Sn10 铅青铜）

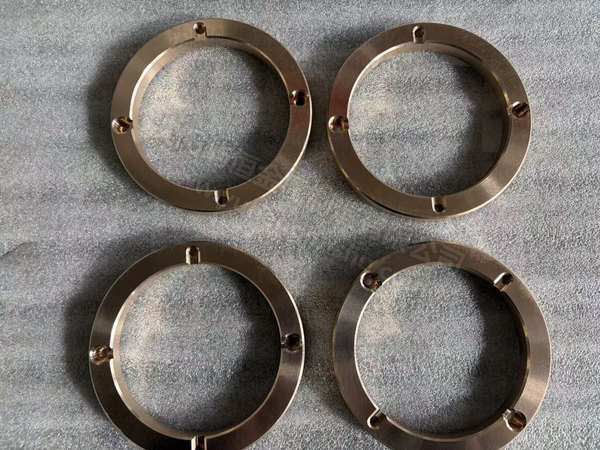

推力垫圈也叫止推垫圈、止推环、推力片，装在设备上承受轴向推力的那一片位置：外圆、内孔、厚度看着简单，真正难的是四个沉头的孔位、两端面的平行度，以及同一台设备上几片垫圈之间的厚度一致性。

这三项偏差都不会当场报错。单件用卡尺量，一片比另一片厚 0.06 mm 也合格；但两片装进同一个推力腔、螺栓压紧的那一刻，缝就全跑到一边去了——一头压死，一头留着间隙。垫圈是承磨件不是垫片，这道缝是油膜问题，不是外观问题：间隙大的那侧油膜建立不起来，接触从面接触退化成线接触，几十小时就能看到偏磨的亮带。

所以这个件的成本大头不在材料，而在「按图把三个尺寸关系做实」：孔位靠分度定位而不是划样冲，端面靠一次装夹车完而不是翻面再夹，配对靠测厚分组而不是随手抓两片。

技术参数

材质	ZCuPb10Sn10 铸造铅青铜（GB/T 1176-2013）
对应牌号	EN 1982 CC495；UNS C93700（相当于 SAE 64）
化学成分	Sn 9.0~11.0 %、Pb 8.0~11.0 %、Cu 余量
力学性能（砂型）	抗拉强度 ≥180 MPa；延伸率 ≥7 %；硬度 ≥65 HBW
密度	约 8.9 g/cm³
组织特点	铅以游离相均匀分布于铜锡基体，形成润滑与嵌藏微区
典型形式	四孔（或多孔）沉头推力垫圈、光面止推环、配对垫圈
加工	砂型铸造 + 车削内外圆与端面 + 分度钻沉孔 + 倒角去毛刺
形位控制	两端面平行度、端面圆跳动、厚度分组、沉孔孔位与孔深
包装	逐件薄膜/泡沫分隔，成对装袋，木箱发货
定制方式	来图 / 来样 / 旧件复制 / 现场实测
交付	常规 10~20 天，视规格与数量

ZCuPb10Sn10 是什么材质

ZCuPb10Sn10 是国标铸造铅青铜牌号，行业里常叫 10-10 铅青铜：含锡 9~11 %、含铅 8~11 %，余量为铜。锡溶进铜基体起固溶强化，把基体的强度和硬度抬起来；铅在铜里几乎不溶，凝固时被排到晶界和枝晶之间，形成一层细小的游离相。这层游离铅就是它的本事——铅软、滑、熔点低，受力时被挤出铺展，把两个摩擦面隔开一层薄膜；磨屑和氧化皮压进铅相，而不是被拖着在轴颈上犁沟。

代价同样来自这层组织。铅相本身就是软点，整体强度、硬度都不高：砂型铸造抗拉强度 ≥180 MPa，大约是铝青铜的三分之一；硬度 ≥65 HBW，比锡青铜略低。磨粒嵌入是优点，反过来意味着它自己也会被磨掉，所以它适合做「可更换的牺牲件」——磨损发生在垫圈上，保护的是轴颈和壳体。

还有两条边界要先说清楚：含铅 8~11 % 的材料在食品接触、饮用水管路、以及长期工作温度超过约 150 ℃ 的场合受限或禁用；铅在高温下强度下降也快，超过这个温区，嵌藏性的优势换不回承载能力的损失。

各元素在组织里干什么

Sn 9.0~11.0 %	固溶强化铜基体，提高硬度与耐磨性；含量不足基体偏软、易变形，过高则塑性下降、铸造时易产生偏析
Pb 8.0~11.0 %	游离相：减摩、嵌藏磨屑、提高贴合性，缺油瞬间防止咬合；含量过高则强度与韧性明显下降
Cu 余量	基体，承担载荷、传导摩擦热
杂质	按 GB/T 1176 控制；杂质偏高会让铅相聚集成块，局部分布不匀，磨损后出现麻点状凹坑

主要性能

• 嵌藏性好：磨粒、氧化皮、铸造残砂压进铅相，不在轴颈上划沟。
• 抗咬合：油膜瞬时破裂时不易与摩擦面粘连拉伤，缺油起动不容易烧死。
• 耐边界润滑：重载起动、低速摆动、往复微动这类难以建立动压油膜的场合更从容。
• 抗疲劳：交变推力下不易起层剥落，能承受一定冲击载荷。
• 导热好：摩擦热传导快，接触区温升比钢件平缓，减少热变形引起的偏载。
• 跑合快：新件装机后靠自身微量磨损贴合对面，不需要长时间磨合。

它在设备里怎么工作

推力面上没有滚动体，载荷全靠一片环在油膜上滑过去。转速起来以后，润滑油被带进环面与对面之间的楔形间隙，形成动压油膜，把两个面隔开几微米到几十微米；这层膜的厚度决定摩擦系数，也决定了件能用多久。

麻烦在于动压膜不是随时都在。停机再起动、低速盘车、频繁正反转、摆动关节，这些时刻转速不够，油带不进来，接触面直接金属对金属。铅青铜就是为这一段准备的：铅相在缺油瞬间被挤出铺展，形成一层转移膜，把咬合挡在门外；等油膜重新建立，它又退回基体里。

所以选它的时候要看的是「油膜最差的那一段工况」，不是额定转速下的那一段。反过来说，如果设备常年高速运转、油膜稳定，铅青铜的低强度反而成了短板，这时候锡青铜更合适。

从铸件到成品：五道工序

第一道，熔炼与浇注。铅和铜的密度差大、熔点差也大，熔炼时搅拌不均或浇注温度偏低，铅就会下沉聚集成块，做成垫圈后局部软硬不一，磨损后出现斑块状凹坑。铸造这一关控制的是成分均匀性和皮下气孔——皮下有气孔，车到尺寸就露出来，只能报废。

第二道，粗车。把铸造黑皮、浇冒口余量车掉，留出精加工余量。这一道要把铸件内部的硬点和夹砂暴露出来，早发现早处理，不至于精车到尺寸才发现缺陷。

第三道，精车端面。内外圆和两个端面在一次装夹里车完，这是平行度能不能保住的根本。翻面二次装夹，卡盘爪的定位面本身有跳动，夹紧力一松一紧，端面就跟着走样。薄壁大直径的件更明显——夹紧力稍大，卸下后弹性回弹，量着平装上翘。

第四道，分度钻沉孔。四个沉孔按分布圆直径和起始角定位，在回转工作台上分度钻，不靠划线打样冲。沉孔直径、深度、沉头角度三项都要对：同样标 Φ11，90° 与 120° 的沉头，螺栓头坐进去高度差一截，压紧面就偏了；深度多钻 1 mm，薄垫圈可能直接钻穿。

第五道，倒角、去毛刺、清洗。孔口倒角和去毛刺是最容易被省掉的一步，也是最容易在装配时出问题的一步：铸件皮下有硬点，钻完孔口留一圈翻边毛刺，装配时正好刮在配合面上，一片垫圈划伤对面，几万块的件跟着返修。

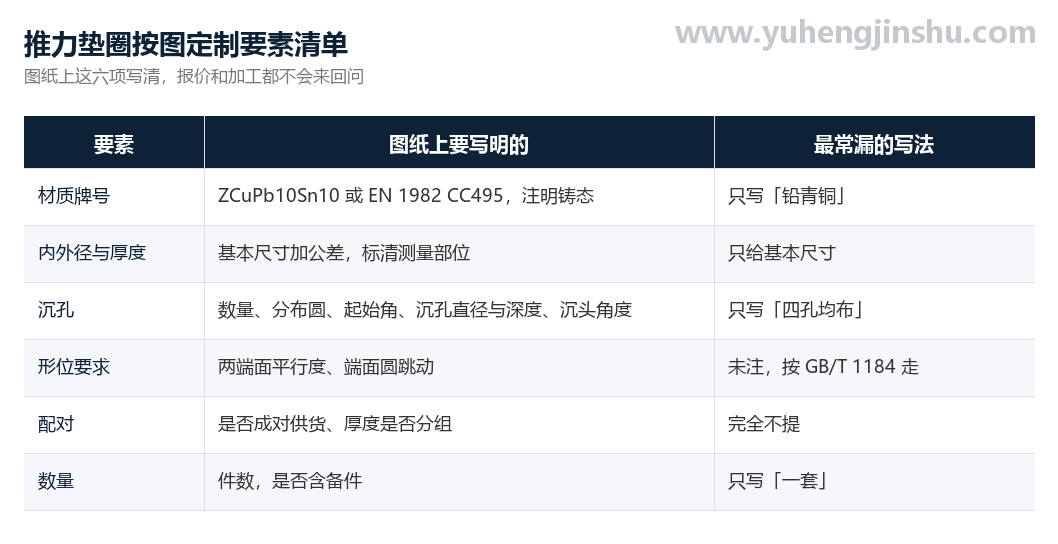

图纸上最常漏的八项

推力垫圈的图往往只有一张 A4、三视图加一个剖面，看着齐全，实际报价和加工时经常要来回确认。下面八项是最常见的漏项，缺一项就多一轮沟通，严重的直接做废。

• 材料只写「铅青铜」：铅青铜有好几个牌号，含铅量从 6 % 到 25 % 都有，性能差一截。写清 ZCuPb10Sn10 或对应 CC495 / C93700。
• 沉孔通不通：只写「按 GB/T 152.3」而没写通孔还是盲孔，薄垫圈一旦钻穿就是废件。
• 孔位没给起始角：写「四孔均布」只能确定相互角度，确定不了相对基准的方向，装上去可能错位 45°。
• 两端面平行度没标：没标就走 GB/T 1184 未注形位公差，等级低的件装上去跳动大，现场再垫铜皮凑。
• 厚度公差没给：只写公称厚度，成对使用时两片厚度不一致，压紧后偏载。
• 孔口倒角没要求：装配时毛刺刮伤配合面，是新件早期拉伤最常见的原因之一。
• 有没有油槽、油孔：需要储油或引油的结构，图上不画就没法加工，后补只能重做。
• 数量和是否配对：一台设备常两片一组，写清「成对供货、厚度分组」比事后配省事。

常见失效与处置

端面单侧偏磨	成因：两端面平行度超差，或压装时受力不均、贴合面有异物。 处置：复测平行度与厚度差；装配时对角均匀拧紧，清理贴合面。
环面拉出沟槽	成因：磨粒、氧化皮、铸造残砂进入摩擦副，油路无过滤。 处置：孔口倒角清根，油路加过滤或定期换油；已拉伤的垫圈整片更换。
内孔与轴颈咬死	成因：缺油、配合间隙过小、起动次数频繁。 处置：核对配合间隙与油路供油量；间歇工况确认边界润滑是否成立。
几片厚度不一致	成因：未按厚度分组供货，同批件公差带拉满。 处置：要求同炉同批、测厚分组、成对装袋。
沉孔位置对不上螺栓	成因：图上未定义起始角，或分度基准取错。 处置：图纸标分布圆直径 + 起始角 + 基准孔；来图确认后再投料。
边缘崩缺、掉角	成因：铸件皮下硬点、倒角不足、装配敲击。 处置：加大孔口与边缘倒角，装配改用压装工具而非锤击。

配对、装配与试运行

推力垫圈在多数设备上是成组使用的：一片贴在旋转件上，一片贴在静止件上，中间靠油膜隔开；也有单片直接顶在壳体端面的结构。无论哪种，装配环节的四个动作直接影响寿命。

• 量轴向间隙：装前实测腔体深度与新件总厚度，留出图纸要求的轴向游隙；靠垫片凑间隙会破坏平行度。
• 对油孔、油槽：垫圈上的油孔必须与壳体油道对齐，错开半个孔就等于断油。
• 对角均匀拧紧：分两到三次、对角交替加力，避免单侧先压死把环压翘。
• 试运行看温升：空载运转后摸轴承座温度，短时间内明显发热通常意味着贴合不良或缺油，别带着跑。

典型应用

铅青铜推力垫圈用在「重载、低速、润滑条件一般」的位置最合适。以下几类是常见结构，具体的尺寸与孔位都按图加工。

• 轧机压下装置：压下螺丝与压下螺母之间的止推面，承受轧制力反作用，冲击大、转速低。
• 轧辊轴承端面：四辊、六辊轧机支撑辊与工作辊的轴向定位面，配合油气润滑使用。
• 减速机低速轴端：蜗轮蜗杆、行星级的轴向定位，空间受限、拆装不便，要求一次装对。
• 回转支承与回转窑：托轮轴端、挡轮端面的推力面，粉尘多、润滑周期长。
• 破碎机与球磨机端盖：筒体端盖与中空轴之间的止推环，冲击载荷为主。
• 液压缸耳环、工程机械铰接销轴：摆动关节的端面止推，往复微动、油膜难建立。
• 水泵、船用舵机与甲板机械：低速重载的轴向支撑，需注意含铅材料在涉水部位的合规限制。

和别的材料怎么选

推力垫圈不是只有铅青铜一种做法。同样是止推面，材料选错的表现是「装上去能用，但寿命差好几倍」，所以出图前先把工况对一遍。

ZCuPb10Sn10 铅青铜	重载低速、边界润滑、抗咬合与嵌藏优先；含铅，食品/饮用水/高温受限。本页产品
ZCuSn10P1 锡青铜	中高速、油膜稳定场合；耐磨、跑合好、无铅，强度略高于铅青铜，抗咬合不如铅青铜
ZCuAl10Fe3 铝青铜	高强度、耐海水与腐蚀、抗冲击；跑合性与嵌藏性差，要求润滑可靠
ZCuZn25Al6Fe3Mn3 高力黄铜	成本优先的中载工况；承载能力中等，耐磨性一般，适合批量件
ZA303 锌基合金	低速重载替代铜的低成本方案；温度上限较低，高温工况不适用
ZChSnSb11-6 巴氏合金	油膜轴承的衬层材料，极软、嵌藏性最好；需浇铸在钢背或铸铁瓦背上，不适合做裸环

反过来的判断也成立：如果设备常年高速、油膜稳定、温度偏高，铅青铜的低强度就是短板；如果介质含海水或强腐蚀，铅青铜里的铅相会优先腐蚀。这两类情况都应该在出图前改材料，而不是做出来再换。

选材提醒

铅青铜的优势建立在「润滑一般、重载低速」这条前提上。如果工况是高速、高温或强腐蚀，或者零件直接接触食品与饮用水，ZCuPb10Sn10 就不合适：高速改锡青铜 ZCuSn10P1，高强度与耐海水改铝青铜 ZCuAl10Fe3，成本优先的中低速重载可考虑高力黄铜或锌基合金。这类改动在出图前定，比做出来再换料省事得多。

常见问题

推力垫圈和普通垫圈有什么区别？

普通垫圈多为标准件，作用是分散压力、防松；推力垫圈是设备上的承压滑动件，要按图控制材质、内外径公差、厚度与两端面平行度，磨损后整片更换。前者买标准件即可，后者必须按图做。

铅青铜含铅，有什么使用限制？

ZCuPb10Sn10 含铅 8~11 %，在食品接触、饮用水管路和长期高温（约 150℃ 以上）工况受限；这类场合建议改用锡青铜或铝青铜，图纸定型前先确认。另外环保法规对含铅件的申报要求，出口前需要和客户核对。

四孔沉头可以按我的孔距加工吗？

可以。按图纸给分布圆直径、起始角、沉孔直径与深度、沉头角度加工；只写「四孔均布」无法确定起始角，会多做一次确认。孔数也可以不是四个，六孔、八孔按图分度即可。

为什么建议两片一组、成对供货？

一台设备上通常两片一组使用，两片厚度不一致时，压紧后必然偏载，油膜在一侧建立不起来。我们按同炉料、同工序加工，测厚后分组、成对装袋，避免现场「抓两片就装」。

只有旧件没有图纸，能做吗？

可以。旧件实测复制是常规做法：提供实物或关键尺寸（内径、外径、厚度、分布圆、沉孔尺寸），我们按实测数据出图确认后再投料。磨损件建议同时告知原始厚度，避免按磨薄的尺寸做。

最小批量和交期是多少？

4 件起定制，常规 10~20 天交货，视规格与数量而定；单件或小批的急件可以沟通排产。大直径、异形孔位或需要配对分组的，报价时会一并说明。
