| 材质 | ZCuAl9Fe4Ni4Mn2（镍铝青铜，简称 9-4-4-2） |
|---|---|
| 执行标准 | GB/T 1176-2013《铸造铜及铜合金》 |
| 核心特点 | 强度高、抗胶合、耐磨耐蚀、抗冲击疲劳，适合重载低速摆动 |
| 典型形式 | 两片式半球形球面衬套（LINER, BALL），可成套供 |
| 加工 | 砂型 / 离心铸造 + 球面精加工；内球面可开交叉油槽、环形油槽与注脂孔 |
| 适配工况 | 重载、低速摆动、小角度、冲击与粉尘 / 潮湿环境 |
| 批量 | 样件 1 件起，可批量生产 |

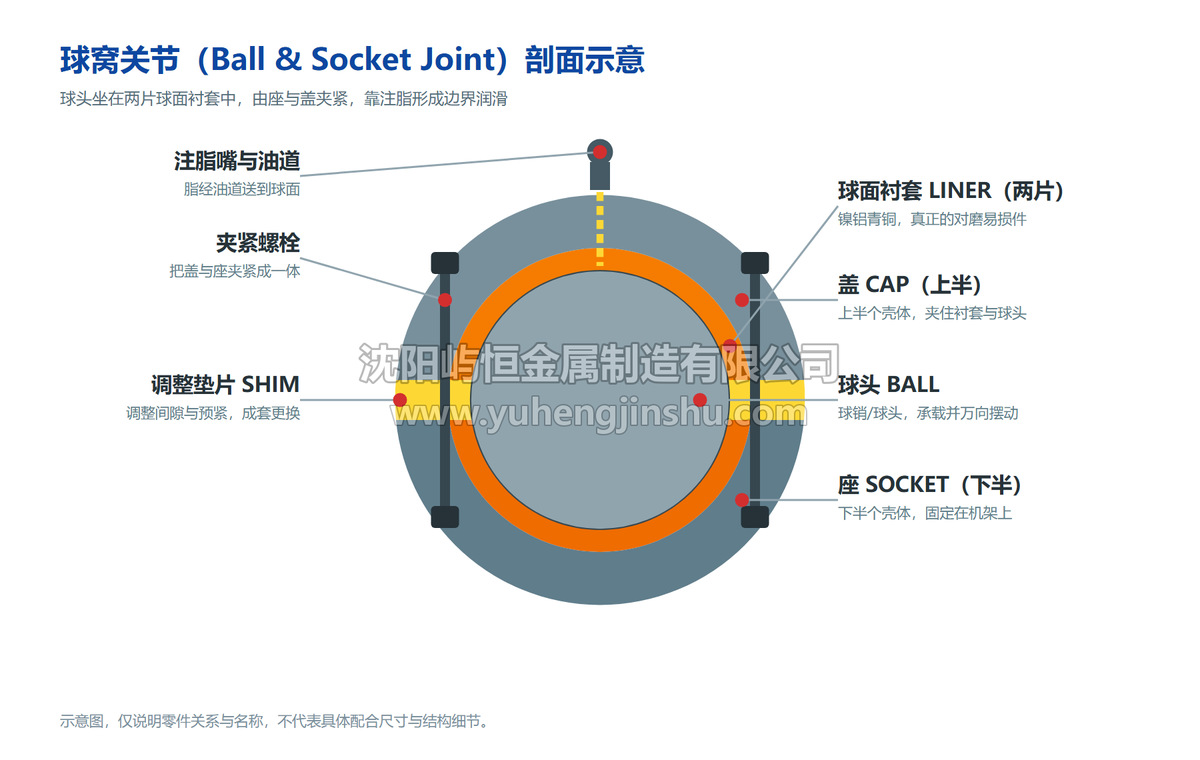

球铰衬套（球面衬，业内常写作 LINER, BALL）是球-窝关节中的关键对磨件：球头位于两片半球形衬套之间，由座与盖夹紧，调整垫片控制间隙，注脂孔把润滑脂送到球面。承载与万向摆动由球头完成，真正对磨、也最先磨损的是衬套，属于定期更换的易损件。材质按 ZCuAl9Fe4Ni4Mn2（9-4-4-2）镍铝青铜，适合重载、低速摆动、难以建立完整流体动压油膜的工况。
球铰衬套（球面衬）用在球-窝关节里。此类关节通常处于重载、低速摆动、摆动角度小的状态，难以建立完整的流体动压油膜，主要靠边界膜与混合润滑工作，因此材料需同时具备高强度、抗胶合、耐磨与耐蚀。镍铝青铜 ZCuAl9Fe4Ni4Mn2 正是为此类工况设计：强度高、硬质点耐磨、导热好，抗冲击疲劳能力优于普通锡青铜。
| 产品名称 | 球铰衬套 / 球面衬（业内常写作 LINER, BALL） |
|---|---|
| 材质牌号 | ZCuAl9Fe4Ni4Mn2（简称 9-4-4-2） |
| 材料类别 | 镍铝青铜（Ni-Al Bronze），铜基多元铸造合金 |
| 执行标准 | GB/T 1176-2013《铸造铜及铜合金》 |
| 化学成分 | Al 8.5~10.0 % Fe 4.0~5.0 % Ni 4.0~5.0 % Mn 0.8~2.5 % Cu 余量 |
| 力学性能 | 抗拉强度 Rm ≥ 630 MPa；断后伸长率 A ≥ 16 % |
| 密度 | 约 7.5 g/cm³（行业典型值） |
| 成型工艺 | 砂型铸造（大直径厚壁）/ 离心铸造 + 球面精加工 |
| 结构配置 | 两片半球形衬套；内球面可开交叉油槽、环形油槽及注脂孔 |
| 配套零件 | 球头、座（socket）、盖（cap）、夹紧螺栓、调整垫片 |
| 供货方式 | 按图定制，单件至批量；可成套供应衬套 + 调整垫片 |
镍铝青铜的性能来自多元合金化的相组成控制。各元素含量窗口与作用如下：
| 元素 | 含量 (wt %) | 在合金中的作用 |
|---|---|---|
| Al | 8.5~10.0 | 固溶强化主体；与 Fe、Ni 形成 κ 相，提高强度、硬度与耐蚀；过量则塑性下降 |
| Fe | 4.0~5.0 | 与 Al 形成富铁 κI 相，细化晶粒，提高强度、硬度与耐磨性 |
| Ni | 4.0~5.0 | 与 Al 形成 Ni-Al 系 κII/κIII 相，兼顾高强度、韧性与抗蚀性 |
| Mn | 0.8~2.5 | 脱氧、改善铸造充型性；固溶强化，提高耐蚀与热稳定性 |
| Cu | 余量 | 合金基体，提供导热、塑性与韧性 |
| 杂质 | 按标准控制 | S、P、Sb、As、Bi 等按 GB/T 1176-2013 限量，防止热脆与性能劣化 |
铸态组织为 α 铜基固溶体基体上弥散分布 κ 相：κI 为富铁相、κII/κIII 为镍铝化合物、κIV 为细小弥散颗粒。硬质点 κ 相分布在较软的 α 基体上，形成典型的“软基体 + 硬质点”耐磨组织 —— 硬质相承担接触压力、抵抗犁削，基体提供韧性与嵌藏能力。Ni 与 Fe 的加入使 κ 相形貌与分布更有利，因此该合金在保持高强度的同时仍有良好韧性，抗冲击疲劳能力优于普通锡青铜。
抗胶合：合金导热性好，摩擦热迅速扩散，与钢球接触不易咬合或冷焊。边界与混合润滑适应性强：摆动速度低、角度小，油膜难以充分展开，主要依靠边界膜与混合润滑工作，衬套在此状态下仍能保持低而稳定的摩擦系数。嵌藏性：适度塑性的基体可嵌入润滑脂中的粉尘与磨屑，降低磨粒磨损导致的失效概率。耐微动磨损：频繁往复摆动工况下磨损率稳定，尺寸保持性好。

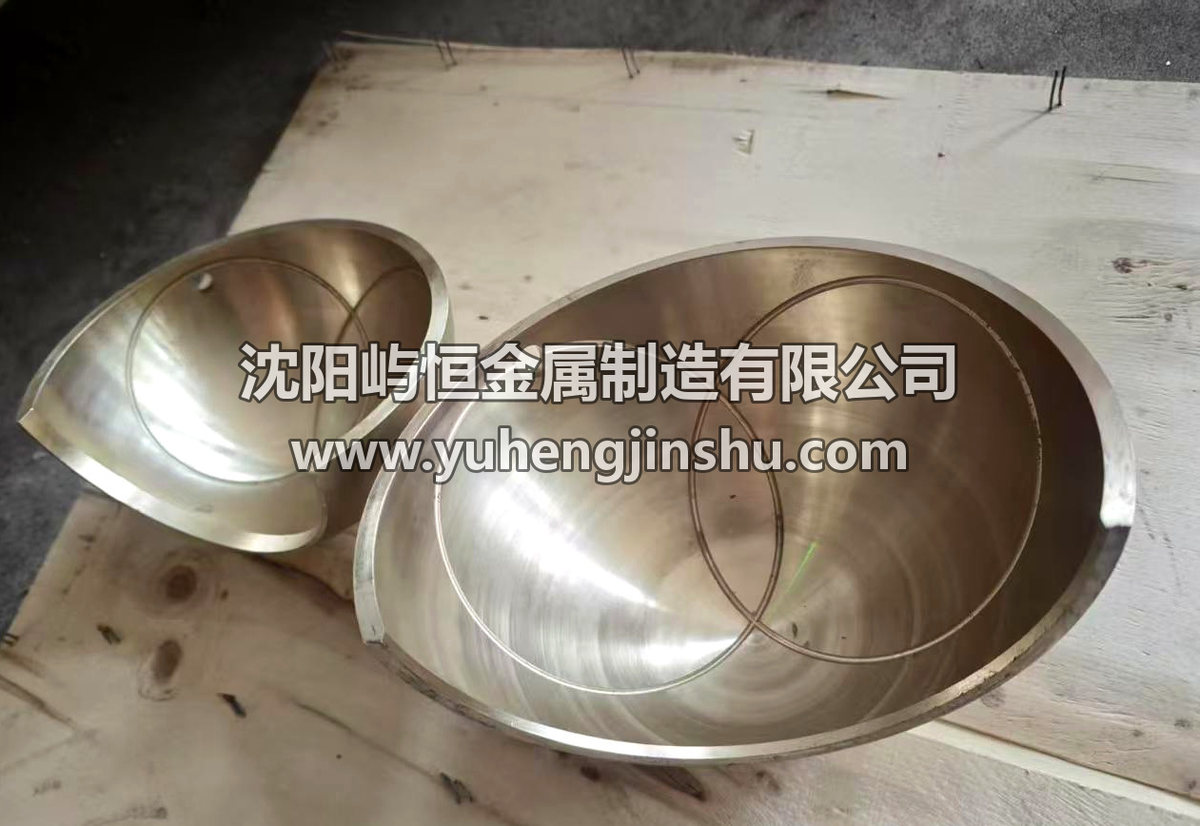

油槽设计：交叉油槽（X 形）使润滑脂在球面均匀铺展，并便于异物与旧脂排出，适合摆动式球铰；环形油槽适合整体回转或大角度摆动；注脂孔宜设在承载区外侧、避开最大接触压强区，防止油孔成为疲劳源。槽宽、槽深与槽口圆角需按图加工，锐边倒圆以避免应力集中与刮伤球面。
熔炼：中频炉或感应炉熔炼，按 GB/T 1176-2013 控制成分；Al 易烧损需控制加料顺序与温度，Fe 溶解慢需提前加入并充分搅拌，Mn 起脱氧作用，浇注前充分扒渣。浇注：浇注系统与冒口按件型设计，厚壁球面件按顺序凝固原则布置，防止缩孔缩松。成型：大直径厚壁件用砂型铸造，筒形毛坯可用离心铸造，组织更致密。热处理：该牌号一般不依靠热处理强化，必要时做去应力退火以稳定尺寸。机加工：先粗加工留余量，再精车 / 镗内球面；球面度与内球面半径是关键，油槽单独铣削；承力件通常不补焊。
化学成分：炉前与成品光谱分析。力学性能：随炉试块拉伸（Rm、A），必要时增加屈服强度与硬度。无损检测：UT / RT / MT，常规 Ⅱ 级，按客户标准执行。尺寸与形位：内球面半径、球面度、壁厚均匀性、油槽形状与油孔通畅性。硬度：逐件或按批抽检。可按图提供材质证明书与检测报告。

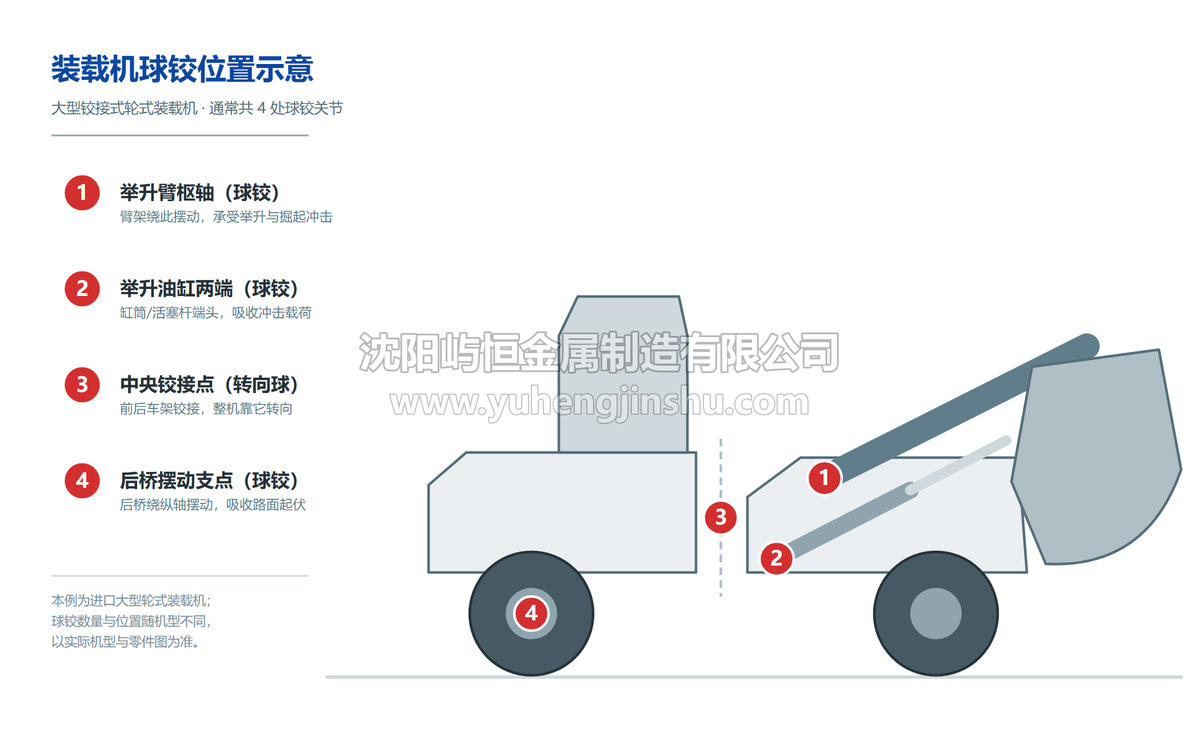

典型应用：矿山与港口大型轮式装载机、铰接式自卸车等重型装备的球铰关节，常见四处 —— 举升臂枢轴、举升油缸两端、中央铰接点（转向球）、后桥摆动支点。其他场合：起重机、挖掘机、盾构及船舶机械中的球面关节与重载低速摆动支点。选型时应考虑载荷与冲击等级、摆动幅度与频率、润滑方式（脂 / 油）、粉尘与腐蚀介质、维护更换周期。
与锡青铜相比：锡青铜顺滑、磨合性好，但承载与抗冲击能力较低，价格随锡价波动；9-4-4-2 强度高、耐蚀好，更适合重载冲击与露天、临海工况。与不含 Ni 的普通铝青铜相比：加入 Ni 后高温强度、耐蚀性与抗胶合能力进一步提升。
两片式半球形衬套成对使用，装入座与盖之间；内球面按需开交叉油槽或环形油槽并配注脂孔；间隙与预紧由调整垫片控制。成套更换衬套时同步更换调整垫片效果最好，可保证间隙恢复至设计值。

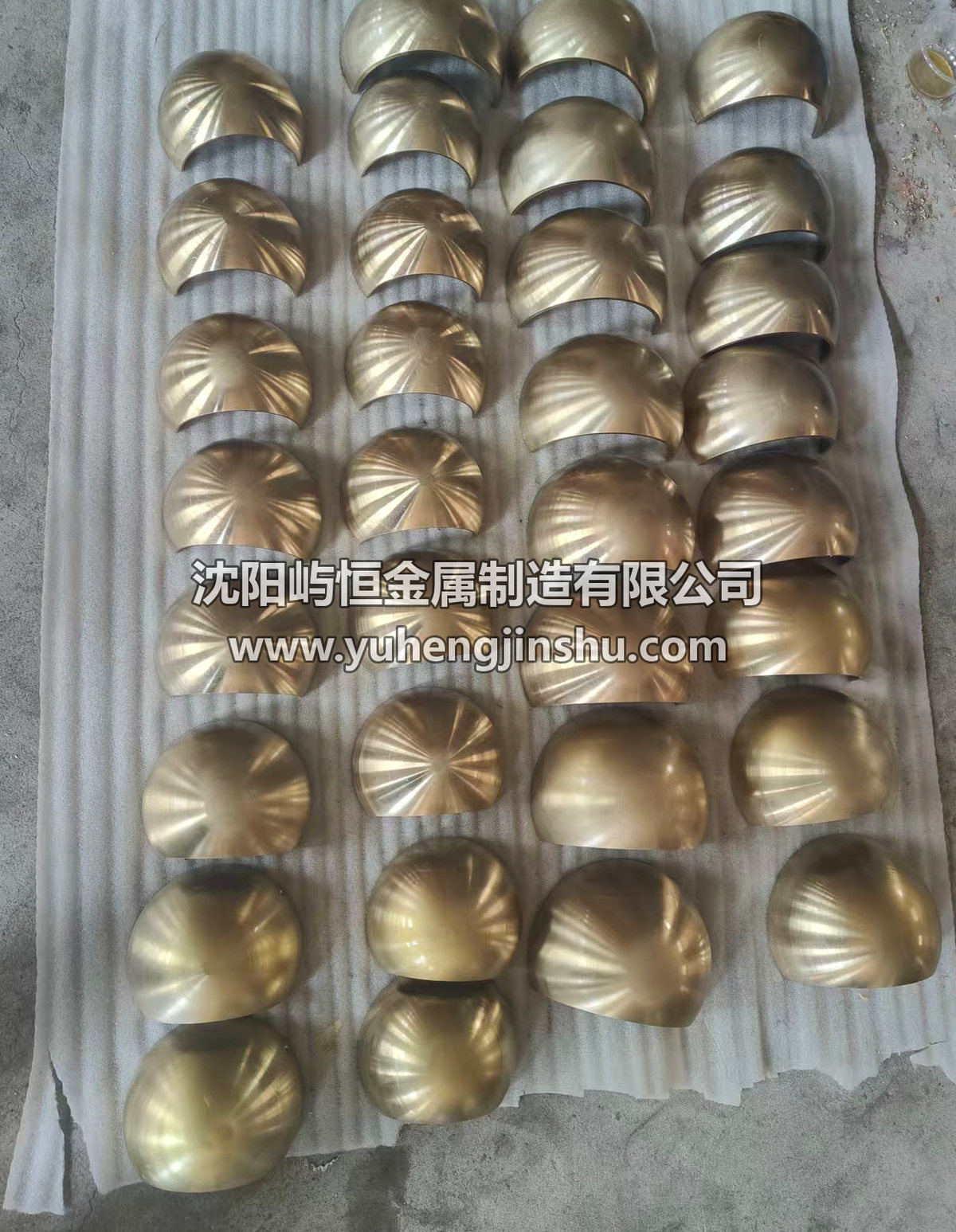

下列照片为批量加工完成的球面衬套实物：内球面车削刀纹均匀一致，油槽与注脂孔按图加工。可按图定制，也可按实物测绘供货。
提供图纸或实物即可报价，支持来图定制、小批量试制与批量供货。同类产品：各类铜合金铸件（镍铝青铜、锡青铜、铝青铜、锰青铜等）及铜套、蜗轮、轴瓦、衬板。
